УЛОЖЕННЫЕ ВИТОПАРНЫЕ, ОПТИЧЕСКИЕ КАБЕЛИ

Витая пара (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения локальных сетей.

Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (который ошибочно называют RJ45).

В зависимости от наличия защиты от внешних электрических воздействий подразделяются:

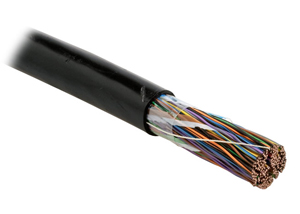

неэкранированная витая пара  (англ. UTP — Unshieldedtwistedpair) — без защитного экрана;

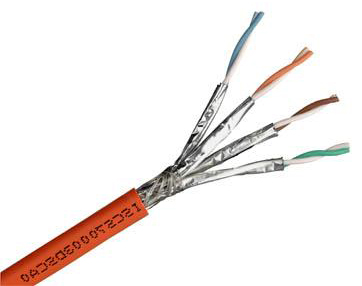

фольгированная витая пара  (англ. FTP — Foiledtwistedpair), также известна как F/UTP) — присутствует один общий внешний экран в виде фольги;









От того насколько правильно будет подобран кабель витая пара для монтажа СКС будет зависеть долговечность и эффективность работы всей Вашей сети.

ОСОБЕННОСТИ МОНТАЖА

При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля). Больший изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.
При монтаже экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб кабеля приводит к разрушению экрана, что ведёт к снижению устойчивости к электромагнитным помехам. Дренажный провод должен быть соединён с экраном разъёма.

КАТЕГОРИИ КАБЕЛЯ ВИТАЯ ПАРА

В зависимости от скорости передачи данных и полосы частот кабель подразделяется на категории, которые соответствуют общепринятым международным и региональным стандартам к сетям СКС

  • международный ISO/IEC IS 11801-2002 Information Technology
  • европейский: CENELEC EN 50173 Information Technology.
  • российский ГОСТ Р 53246-2008,
  • американский EIA/TIA-568С Commercial Building Telecommunications Wiring Standard.

Наиболее популярные и часто используемые категории:

•CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема.
•CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4Мбит/с, использовался в сетях Token ring и Arcnet. Сейчас иногда встречается в телефонных сетях.
•CAT3 (полоса частот 16 МГц) — 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров [1]. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3.
•CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.
•CAT5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
•CAT5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
•CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с и до 10 гигабит на расстояние до 50 м. Добавлен в стандарт в июне 2002 года.
•CAT6a (полоса частот 500 МГц) — применяется в сетях Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с и планируется использовать его для приложений, работающих на скорости до 40 Гбит/с. Добавлен в стандарт в феврале 2008 года.

Витая пара 7 категории

•CAT7 (полоса частот 600—700 МГц) — спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).
•CAT7a (полоса частот 1200 МГц) — разработана для передачи данных на скоростях до 40 Гбит/с.
