Монтаж оптоволоконных сетей (ВОЛС)

Монтаж и прокладка ВОЛС (волоконно-оптические линии связи)

Специалисты компании имеют большой опыт монтажа и обслуживания оптических линий связи. Качественно и в срок выполним работы по монтажу магистральных линий связи и ВОЛС внутри и снаружи зданий по конкурентным ценам. Выполняем полный комплекс услуг по монтажу и обслуживанию волоконно-оптических линий связи (ВОЛС).

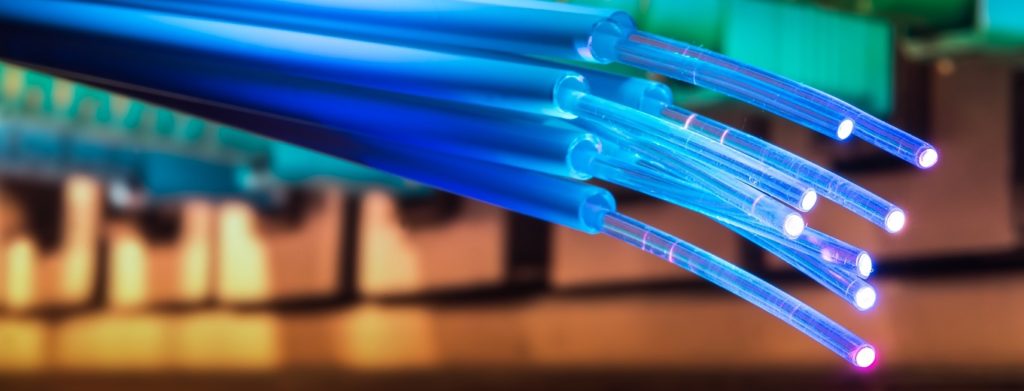

Особенности оптоволоконного кабеля

Оптоволоконные линии связи по сравнению с другими кабельными системами отличаются высочайшей надежностью, безупречным качеством связи, широкой пропускной способностью, значительно большей протяженностью без усиления и практически 100% защищенностью от электромагнитных помех. В основе системы лежит технология волоконной оптики – в качестве носителя информации используется свет, тип передаваемой информации (аналоговый или цифровой) не имеет значения. В работе преимущественно используется инфракрасный свет, средой передачи служит стекловолокно.

Помимо операторов связи, широко использующих оптоволоконные линии для построения унифицированных сетей связи на большие расстояния, ВОЛС все чаще применяются при создании локальных сетей, СКС, особенно в многоэтажных зданиях, и при объединении нескольких объектов в единую сеть. Это связано, прежде всего, с удешевлением как самих оптических кабелей связи, так и их компонентов. Да и прокладка оптического кабеля ничем не отличается от прокладки обычного медного кабеля, хотя и имеет свои особенности.

Особенности прокладки ВОЛС

Грамотный выбор технического решения, способ монтажа и соблюдение технических требований сильно влияют на успешность выполнения работ по прокладки оптоволоконного кабеля. Необходимо строго соблюдать требования производителей, указанные в паспорте на кабель и в соответствующих нормативных документах:

по «максимальному растяжению» и «максимальному разрывному усилию», выраженному в ньютонах(около 1000 Н или 1кН).
по «минимальному радиусу изгиба» – делать изгибы более плавными, избегать резких сгибов.
по «механической прочности», выражается в Н/м (ньютоны/метры) – защита кабеля от внешних нагрузок (учитывается при прокладке в земле).

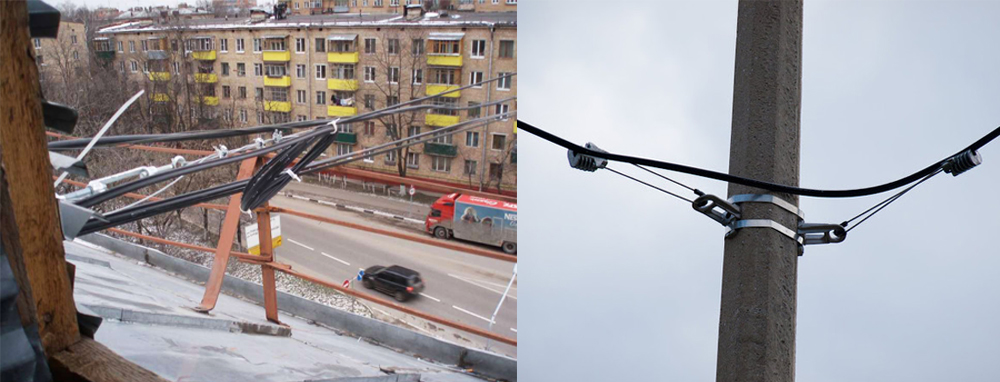

Прокладка кабеля по воздушным линиям

Наиболее дешевый способ прокладки, поэтому, часто используемый в городах и в сельской местности (на столбах линий электропередач). Использование несущего троса обеспечивает дополнительную прочность. Для крепления оптоволоконного кабеля к столбам существуют специальные приспособления, обеспечивающие крепление кабеля в натянутом состоянии.

Надежность прокладки ВОЛС по воздушным линиям гарантирована при использовании троса, натяжение которого не превышает 50% от его предельной прочности на разрыв (в любых условиях эксплуатации).

Кабели для подвесного монтажа

Подвесной кабель без брони

При монтаже на опоры линий связи и питания используется кабель без брони. Сечение кабеля имеет круглую форму. Благодаря чему уменьшаются нагрузки от ветра. Расстояние между опорами должно быть не более 100 метров. Работы по монтажу воздушных кабелей должны производиться при температуре не ниже 15 С.

В конструкции подвесных кабелей присутствует силовой элемент в виде стеклопластика помогающий выдерживать большие нагрузки на кабель. Такие силовые элементы в виде арамидных нитей применяют при расстояниях между столбами до 1000 метров Достоинством арамидных нитей, кроме малой массы и прочности, являются диэлектрические свойства арамида. При ударе молнии в кабель, не будет никаких повреждений.

Кабель с тросом

Тросовое оптоволокно является самонесущим и применяется для прокладки по воздуху. Трос бывает несущим или навивным. Трос состоит из стальной проволоки в оболочке, которая соединена с оплеткой кабеля. Свободный объем заполнен гидрофобным веществом. Такие кабели прокладывают с расстоянием между столбами не более 70 метров. Кабели с тросом для грозозащиты устанавливаются на высоковольтных линиях с фиксацией на заземелние. Тросовый кабель используется при рисках его повреждения и на большие дистанции.

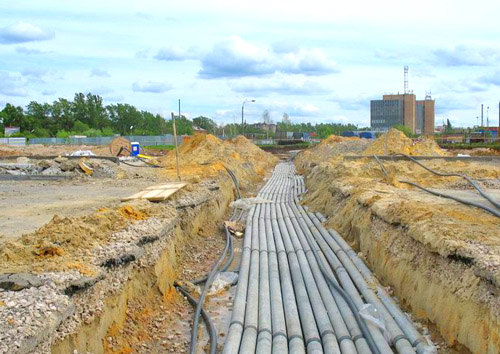

Прокладка оптоволоконного кабеля в грунте

Прокладка ВОЛС в грунте дороже воздушной прокладки, но такая линия связи значительно надежнее. При прокладке в отрытой траншеи, особое внимание должно быть уделено ограничению минимального радиуса изгиба и подготовке грунтовой или песчаной «подложки». При этом используется либо бронированный кабель, либо защитные полиэтиленовые трубы.

Кабель для укладки в грунт

Для прокладки оптоволокна в грунт применяют оптоволокна с броней из проволоки и задействуют кабелеукладчик. Для мокрого грунта используют кабель с герметичным оптоволокном в металлической трубке, а броня из проволоки пропитывается водооталкивающим составом. В холодное время года перед прокладкой кабеля в грунт кабель заранее нагревают.

Специалисты делают расчеты по укладке кабеля. Они определяют допустимые растяжения, нагрузки на сдавливание и т.д., чтобы обеспечить долговременность и сохранность кабеля.

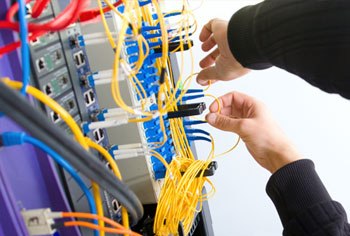

Прокладка ВОЛС внутри здания

Прокладка ВОЛС внутри зданий, по сравнению с другими видами монтажа, менее затратная. Способы прокладки зависят от требований Заказчика и степени оборудования зданий под кабельные трассы. Прокладка кабеля может осуществляться над подвесными потолками или в специальных кабельных лотках (кабель-каналах).

Кабели для внутреннего монтажа

Внутренние кабели состоят из оптического волокна, специального защитного покрытия, силовых элементов, например, троса. Материал оболочки кабеля состоит из полиуретана, а не полиэтилена. В таких кабелях количество оптоволокна не более двенадцати, поскольку прокладка внутри помещений не предполагает больших расстояний и сигнал обычно стабильный.

Кабель без брони для кабельных каналов

При монтаже в кабельные каналы обычно используют оптику без брони, при условии, что не будет механических воздействий снаружи. Такое исполнение кабеля применяется для тоннелей и коллекторов домов. Его укладывают в трубы из полиэтилена, вручную или специальной лебедкой. Особенностью метода прокладки такого кабеля является наличие гидрофобного наполнителя, гарантирующего нормальную эксплуатацию в кабельном канале, защищает от влаги.

Кабель с броней для кабельных каналов.

Бронированный кабель применяется в условиях нагрузки снаружи, например, на растяжение. Существует ленточная броня в условиях когда нет воздействия агрессивных веществ, в кабельных каналах, тоннелях и т.д, и проволочная. Броня представляет собой стальную трубу — гофрированную или гладкую, с толщиной стенки 0,25 мм. В условиях с повышенным риском повреждений применяют проволочную броню, например, на дне реки или в грунте.

Оптоволокно с броней из проволоки выдерживает нагрузку до 80 кН, с ленточной броней нагрузка может быть не более 2,7 кН.

Сварка и тестирование волоконно-оптической линии связи

Одна из важных операций, определяющих параметры и качество волоконно-оптических линий связи, является сварка оптических волокон.

Поэтому, выполнение данного вида работ требует высококвалифицированных специалистов. Монтажники нашей компании прошли необходимое обучение и имеют большой опыт в этой сфере.

Преимущества ВОЛС:

Достоинства:

высокая скорость передачи информации (от 1 до 10 Гбит/с на расстоянии 1 км);
малые потери сигнала;
высокая помехозащищённость (невосприимчивостью к различного рода помехам);
малые габаритные размеры и масса

Как следствие

отсутствие необходимости создавать промежуточные узлы для усиления сигнала как в медных линиях связи и длительный срок эксплуатации.

Недостатки:

сложность монтажа, необходима микронная точность при сварке и разделке кабеля;
меньшая прочность на изгиб и растяжение;
относительно высокая стоимость монтажного оборудования;
дополнительные затраты на интерфейсное оборудование (преобразование оптических сигналов в оптические туда и обратно)
более высокая стоимость обслуживания и ремонта при повреждении линии связи.
