Какой способ выбрать для прокладки кабеля

В зависимости от среды, в которой планируется прокладка, от типа кабеля и материала основания, к которому планируется его прикреплять выбирается способ прокладки кабеля . Он может быть:

  • скрытым, подразумевающим размещения кабеля в защитных коробах;
  • открытым, при котором кабель протягивается поверх стен здания при условии отсутствия риска повреждения коммуникационных магистралей;
  • подземным, где провода укладываются в кабельной канализации на определенной глубине;
  • воздушным, в ходе которого провода перебрасывают от одного объекта к другому или фиксируют на ЛЭП.

К основным аспектам на которые следует обратить внимание при построении кабельной сети можно отнести: механическую защищенность, эстетику, заменяемость проводки, стоимость монтажа.

Наиболее эстетичный способ прокладки кабеля

1. Прокладка в кабель-канале

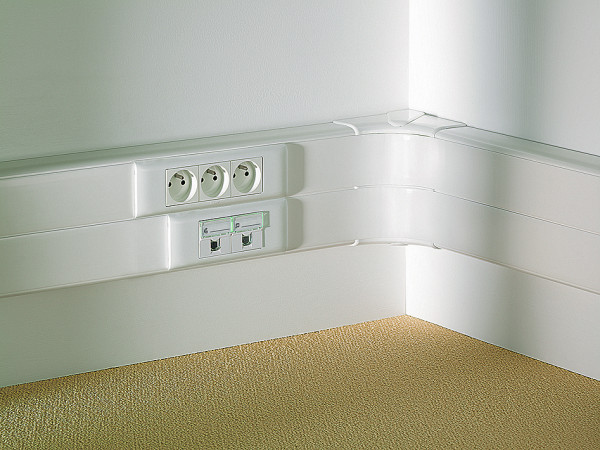

Кабель помещается в предварительно закрепленный кабельный канал и закрывается крышкой, позволяя ему находиться внутри без дополнительного крепления. Трудность прокладки состоит в том, что кабель-канал нужно монтировать по уровню или лазерному нивелиру, иначе выглядеть такой монтаж будет неаккуратно.

Также требует навыков подгонка стыков и поворотов. Прокладка кабеля в кабель-каналах часто относится к монтажу «эконом -класса». Также встречаются системы кабельных коробов шириной 80-100 мм, в которые монтируются розетки, выключатели, слаботочные розетки Ethernet. Например, такие системы есть у Legrand, DKC, используются такие системы чаще в офисах, в местах, где присутствуют люди, в офисах эконом-класса и магазинах недорогого сегмента.

2. Прокладка в штробе

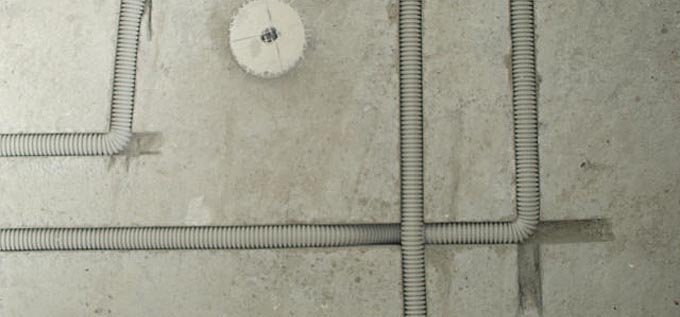

Под штрабой понимается борозда в основании глубиной достаточной для прокладки кабеля либо гофры с кабелем, либо трубы с кабелем и последующей заделки. Например, для гофры 20мм достаточно глубины 25-30 мм. Часто применяется для помещений со штукатурными стенами, либо кирпичными, бетонными, где не планируется отделка гипсокартоном или иными панелями, имеющими за собой промежуток достаточный для прокладки кабеля.

Выполнение штробы является одной из самых тяжелых и трудозатратных работ при монтаже, и во многом зависит от материала основания и качества используемого инструмента. Прокладка в штробе без гофры является скорее признаком плохого монтажа, так как сменяемость в данном случае невозможна вообще, а пробить кабель в стене не имея металлодетектора очень просто при монтаже навесного оборудования, полок, картин. Качественный монтаж в этом случае подразумевает штробление по нивелиру для обеспечения вертикальности и ровности штробы, прокладка в гофре без разрывов. Иначе при замазывании штробы оголенная часть кабеля окажется примурованной к стене, и сменяемость данного участка будет невозможна.

3. В пластиковой трубе, гофре

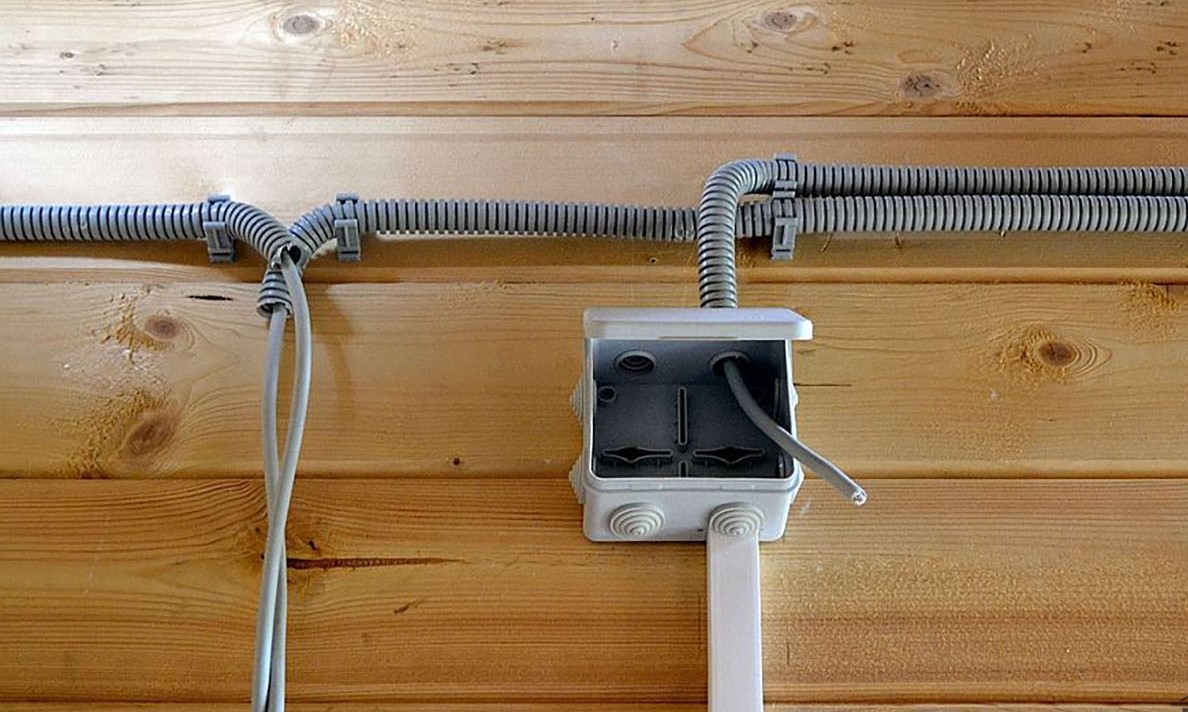

Этот способ прокладки кабеля один из самых распространенных во всех помещениях и открытом монтаже в промышленных и больших торговых помещениях. При таком способе прокладки, кабель, предварительно отмеренный от бухты, затягивается в предварительно отмеренную пластиковую ПХВ или ПВХ гофротрубу. На качество монтажа влияет качество гофротурбы, ровность и частота точек крепления. Крепление гофротрубы к основанию может быть выполнено на клипсах или хомутах, иногда применяют перфоленту.

Хорошо выполненный монтаж кабеля в гофре на клипсы выглядит весьма эстетично, хотя и является промышленным решением. Такой вид монтажа годится для промышленных объектов или технических помещений. Для монтажа кабеля на клипсы важно правильно выбрать сами клипсы и гофру, так как они могут очень плохо стыковаться друг с другом, а гофра может сминаться при попытке вставить ее в клипсу, что делает монтаж поврежденного участка гофры невозможным, либо ненадежным. Хорошо зарекомендовали себя материалы RuVinil и DKC. Для затягивания кабеля в гофру требуется достаточно большое пространство и хорошо, когда есть длинный коридор или можно выйти на улицу. Наиболее ходовые размеры кабеля для прокладки в гофре 3х1,5 и 3×2,5, диаметр гофротрубы d16, d20, d25.

Удобство по сменяемости кабеля:

1. Прокладка в ПНД-трубе

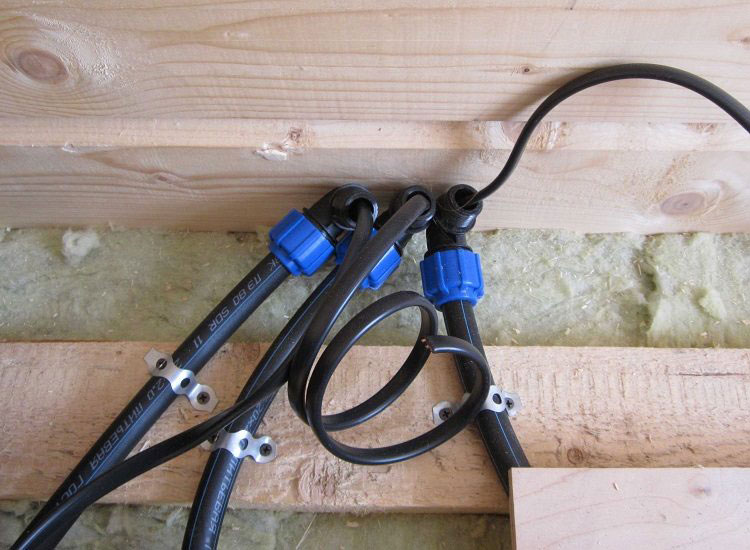

Один из самых надежных способов — в нормальных условиях срок эксплуатации составляет до 50 лет; Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, отдельные участки можно соединять без сварочного аппарата, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра. К преимуществам применения кабельных труб ПНД для монтажа также можно отнести:

  • небольшой вес по сравнению с защитными футлярами из металла;
  • не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
  • не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
  • сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
  • не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

2. Прокладка в кабель-канале

3. Прокладка в пластиковой трубе

4. В металлической трубе

Самый бюджетный монтаж кабеля:

1. Прокладка открыто без крепления

Самый простой и дешевый способ прокладки подразумевает, что кабель не помещается в какую либо оболочку, такую как гофрированная ПВХ труба или иное, и не закрепляется к каким-либо конструкциям. Обычно такой вид прокладки встречается при протяжке слаботочных сетей кабелем типа «витая пара». Для такого вида прокладки характерна самая слабая защищенность от обрывов и механических повреждений. Эстетика минимальная.

2. Прокладка в пучках

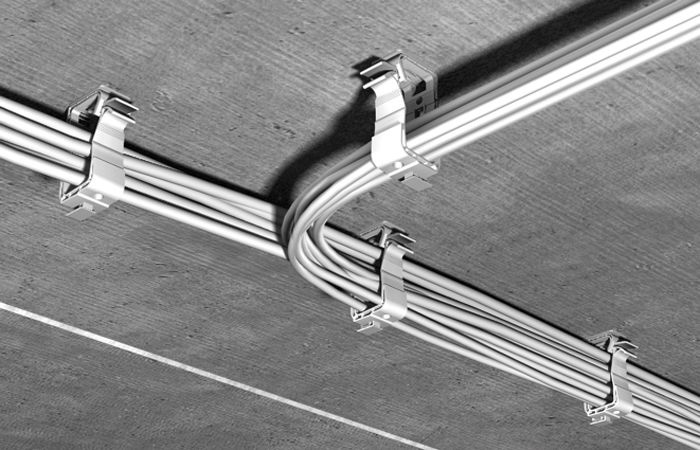

При таком способе прокладки на основание предварительно монтируется перфолента, либо иная направляющая, к которой крепится пучок кабелей с помощью монтажных хомутов, иначе называемых«стяжками » или «галстуками ».

Пучок собирается предварительно, или к уже закрепленным кабелям добавляются новые. Такой способ прокладки относится к одному из самых экономичных, защищенность кабеля от внешних воздействий весьма невелика.

3. Прокладка открыто с креплением

При таком способе монтажа подразумевается, что кабель виден, но закреплен к основанию, например хомутами, пластиковыми скобами или иным способом. В наше время такой способ встречается в деревянных загородных домах, или при создании «ретро » интерьера. Такой способ прокладки требует и подходящих по стилю распределительных коробок, розеток и выключателей. Также такой можнат может потребоваться если затруднено штробление стен, если основание сгораемое или нужен стлизованный внешний вид.

4. Прокладка в лотке

Наиболее надежный и защищенный способ прокладки кабеля

1. В металлической трубе , металлорукаве

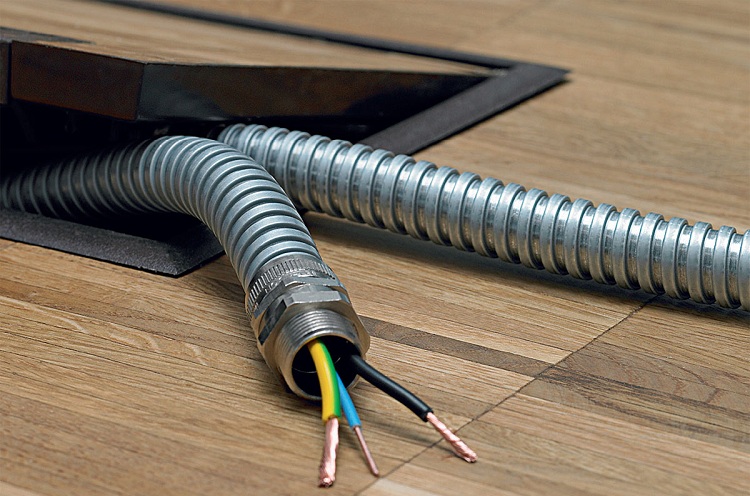

Назначение кабельного металлопровода – защита от механических пожаро и взрыво-опасных повреждений кабелей, например в производственных помещениях, металлообрабатывающих цехах. Такой способ монтажа является довольно трудозатратным. По сути, для каждого кабеля делается отдельный «трубопровод » из металлических труб с нарезанием резьбы и сборкой на уголки и сгоны.

Применяется для:

  • помещения с возможностью механических воздействий на кабель.
  • для прокладки участков стояков многоэтажных домов
  • иногда встречается при наружном монтаже
  • вводы в кабельные киоски
  • при проходе перекрытий и стен
  • для взрывоопасных помещений

2. Прокладка в лотке

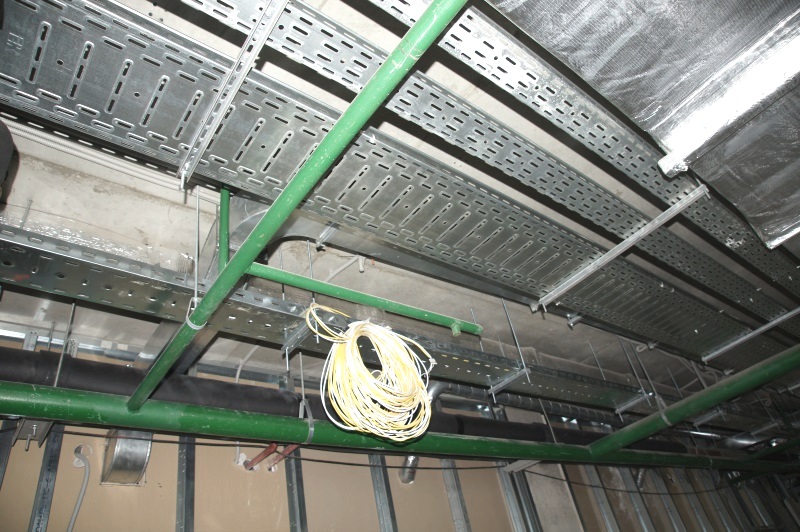

Для такого вида прокладки требуется предварительно смонтированная система лотков. Под лотком подразумевают перфорированный или неперфорированный металлический короб, внешне напоминающий широкий профиль для гипсокартона. Стандартная ширина лотков 50мм, 100мм, 150мм, 200мм, 300мм. Выпускаются также крышки для лотков, которыми можно закрыть короб и предотвратить скопление пыли или иных отложений на кабелях. Чаще всего в лотках кабель прокладывается открыто, без гофры.

Применяется такой способ прокладки чаще:

  • на промышленных объектах
  • в крупных магазинах и торговых центрах

3. Прокладка в штробе

4. Прокладка в ПНД-трубе
