Патч-панели
Для осуществления перекоммутации связи оборудования в СКС предназначены блоки разъемов RJ-45 — патч-панели, которые соединены с разъемами KRONE, S110 или им подобным. Каждый разъем на патч-панеле представляет собой отдельный порт и соответствует определенной рабочей розетке, осуществляющий посредством патч-кордов соединение с коммуникационными устройствами.
Коммутация в патч-панелях происходит с лицевой стороны посредством коммутационных шнуров (патч-кордов), а с тыльной с помощью врезных контактов IDC, на которые расшивается кабель.

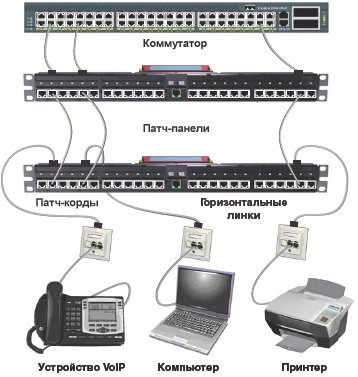

Патч-панель, являясь связующим звеном между кабелем горизонтальной СКС и патч-кордом узла коммутации или распределительного узла обеспечивает соединение на постоянной части кабельной системы — (горизонтальный линк)
ПАТЧ-ПАНЕЛИ РАЗЛИЧАЮТ:
1. По количеству портов:
типовым количеством портов у патч-панелей является 4, 8, 12, 16, 24, 48, 96
2. По типу используемых разъемов:
телефонные патч панели RJ 12 (6p4c,6p6c) — для коммутации телефонных линий. Наличие порта типа Telco (25 пар) позволяет осуществлять упрощенную коммутацию с телефонными станциями.
и компьютерные патч панели RJ 45 (8p8c), которые могут быть двух видов — обычными UTP и экранированными FTP. В СКС с экранированными линиями связи используются патч-панели с экранированными портами.
3. По способу крепления

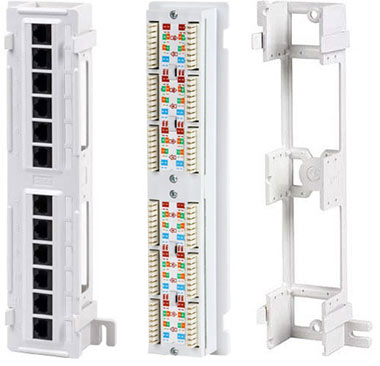

настенные — монтируемые в стойку (RackMount) размерами 10 дюймов, 19 дюймов, бывают на подставке (с задним монтажом) и с передним монтажом.
и Патч-панели 19“ компьютерные Cat.5e (полоса частот 125 МГц) – крепятся в 19» шкафы и стойки.
4. По способу представления портов
одинарное представление
двойное представление (с наличием внутреннего переключателя или без него)
5. По категориям
3, 5е и 6, фиксированными или наборными — Наборные патч-панели используются при построении телефонных, компьютерных, коаксиальных и даже оптических сетей. Преимущество наборных патч-панелей заключается в том что они могут содержать в одном корпусе различные типы разъемов: медные (RJ12, RJ45, IDC и другие, категорий 3,5,5e,6,7), волоконно-оптические (ST, SC, LC, FC, MT-RJ и другие), мультимедийные, разъемы (BNC, RCA, XLR и другие), и так далее.
Отдельным видом патч-панелей являются модульные панели. Это панели с ячейками под модули специального формата. Благодаря тому, что могут использоваться модули как RJ-12 и RJ-45, так и BNC, и даже для оптического кабеля, модульные панели позволяют создать практически любую конфигурацию портов, необходимую для решения задачи. Наиболее распространенным является формат AMP модуль типа Keystone Jack.
